| HERSTELLER - MANUFACTURER |
DUEWAG |
TYP-TYPE
|
NGT6 R 1.1
|

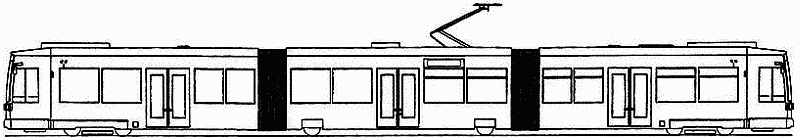

BAUART - TYPE OF VEHICLE
|
Sechsachsiger 70%-Niederflur Zweirichtung
Gelenktriebwagen
Six-axle Two-directional 70% low-floor articulated
railcar |
SPURWEITE - RAIL GAUGE(mm)
|
1435
|
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
|
70
|
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
|
-
|
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
|
-
|
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully
loaded)(ms-2)
|
-
|
NENNSPANNUNG-VOLTAGE(DC/V)
|
DC 750 V (+20%,-30%)
|
RADSATZFOLGE-WHEEL SET
|
Bo' 1' 1' Bo'
|
FAHRZEUGE ABMESSUNGEN (Länge-Breite-Hohe) -
VEHICLE
DIMENSIONS(Lenght-Width-Height)(mm)
|
28570 - 2400 - 3215
|
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST
DOOR-OVER RAIL SURFACE)(mm)
|
352 (Niederflurbereich/Low-floor)-(300)
560
(Drehgestellbereich/Over bogie) |
NF-ANTEIL - LOW FLOOR SURFACE
|
-
|
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
|
1800
|
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
|
-
|
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
|
70/98
|
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
|
590/520
|
FAHRZEUGEMASSE(leer) - WEIGHT(empty)(Kg)
|
32000
|
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
|
querliegende
Drehstrom-Asynchronmotoren
Transverse Encapsulated Three-Phase
Asynchronous Motors
4 LYA 1442
|
DAUERLEISTUNG-POWER (kW)
|
4x103
|
NENNSPANNUNG-RATED VOLTAGE (V)
|
585
|
NENNSTROM-RATED CURRENT (A)
|
130
|
NENNFREQUENZ-RATED FREQUENCY(Hz)
|
60
|
NENNDREHZAHL-RATED SPEED(min-1)
|
1770
|
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
|
4250
|
MASSE-WEIGHT(Kg)
|
420
|
FAHRMOTOREN-STELLER - TRACTION CONTROL
|
Zwei GTO Direkt Pulsumrichter
Two GTO direct pulse
inverters
DPU 231
|
BREMSSYSTEME-BRAKE SYSTEM
|
Hydraulische Scheibenbremsen und Magnetschienenbremsen
Hydraulic disc brakes and electromagnetic rail brakes
|
BORDNETZ-AUXILIARY POWER SUPPLY
|
Statischer Bordnetzumrichter
Static
converters
|
BATTERIE-BATTERY
|
DC 24 V, 180 Ah
|
