SWK MOBIL GmbH
TECHNISCHE DATEN - TECHNICAL DATA
HERSTELLER - MANUFACTURERBOMBARDIER
TYP-TYPE

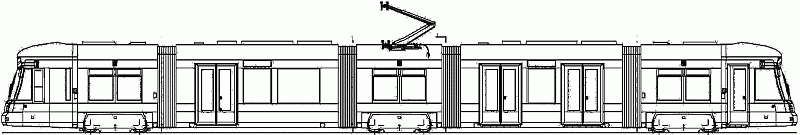

FLEXITY Outlook C
BAUART - TYPE OF VEHICLE
Zweirichtungs-Fünf-Module
Niederflur-Gelenktriebwagen
Two-directional Five modules
articulated tramcar 100% low-floor
SPURWEITE - RAIL GAUGE(mm)
1000
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
70
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
1.1
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
1.2
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
2.73
NENNSPANNUNG-VOLTAGE(DC/V)
600/750 (+20%,-30%)
RADSATZFOLGE-WHEEL SET
Bo' 2' Bo'
FAHRZEUGE ABMESSUNGEN
(Länge-Breite-Höhe) -
VEHICLE DIMENSIONS
(Lenght-Width-Height)(mm)
29940 - 2300 - 3500
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
370 (320)
NF-ANTEIL - LOW FLOOR SURFACE
100
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1800
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
52 +2/106 (4/m2)
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
572/500
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
-
FAHRZEUGEMASSE - WEIGHT(Kg)
39300
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Vier Drehstrom-Asynchron-Fahrmotoren
Four Three-phase Asynchronus Motors
DAUERLEISTUNG-POWER (kW)
4x105
NENNSPANNUNG-RATED VOLTAGE (V)
-
NENNSTROM-RATED CURRENT (A)
-
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
-
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
-
MASSE-WEIGHT(Kg)

FAHRMOTOREN-STELLER - TRACTION CONTROL
IGBT-Pulsewechselrichter
pulse inverter directly
BREMSSYSTEME-BRAKE SYSTEM
Scheibenbremse: elektrohydraulische
Federspeicherbremse, Magnetschienenbremse
Disc brake: electrohydraulic spring operated brake
Magnetic brake
BORDNETZ-AUXILIARY POWER SUPPLY
Statischer Bordnetzumrichter
Static converters
BATTERIE-BATTERY
DC 24 V
