DRESDNER
VERKEHRSBETRIEBE AG

TECHNISCHE DATEN - TECHNICAL DATA

HERSTELLER - MANUFACTURERDWA-Siemens
TYP-TYPE
NGT6DD ZR
BAUART - TYPE OF VEHICLE

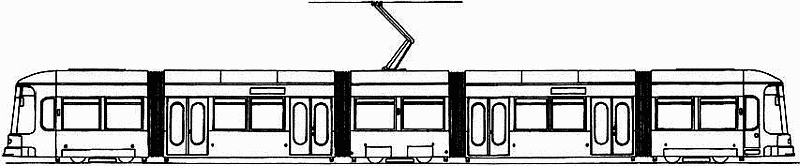

Fünfteiler sechsachsiger Niederflur-Zweirichtungs-Gelenktriebwagen
Five modules Six axle low-floor articulated bidirectional tramcar
SPURWEITE - RAIL GAUGE(mm)
1450
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
70
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
1.3
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
1.3 (aus/from 70 Km/h)
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
2.73
NENNSPANNUNG-VOLTAGE(DC/V)
600/750 (+20%,-30%)
RADSATZFOLGE-WHEEL SET
Bo' 2' Bo'
FAHRZEUGE ABMESSUNGEN (Länge-Breite-Höhe) -
CAR BODY DIMENSIONS(Lenght-Width-Height)(mm)
30280 - 2300 - 3475
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
295 (355/580)
NF-ANTEIL - LOW FLOOR SURFACE
70
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1800
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
88/96 (4/pers m2)
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
600 (630 Drehgestelle/Bogie mitte/central) / -
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
-
FAHRZEUGEMASSE(leer) - WEIGHT(empty)(Kg)
34500
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Vier Drehstrom-Asynchron-Fahrmotoren
Four Three-phase Asynchronus Motors
DAUERLEISTUNG-POWER (kW)
4x95
NENNSPANNUNG-RATED VOLTAGE (V)
-
NENNSTROM-RATED CURRENT (A)
-
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
-
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
-
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
Transistorwechselrichter,SIBAS 16
Transistor, Traction control unit
BREMSSYSTEME-BRAKE SYSTEM
Elektro-hydraulische Scheibenbremse, Federspeicherbremse,Magnetschienenbremsen
Electrohydraulic disc brakes, spring-applied, Magnetic rail brakes
BORDNETZ-AUXILIARY POWER SUPPLY
Statischer Bordnetzumrichter
Static Converters
BATTERIE-BATTERY
26V,130 Ah
