KÖLNER VERKEHRS-BETRIEBE AG
TECHNISCHE DATEN - TECHNICAL DATA
HERSTELLER - MANUFACTURERDuewag

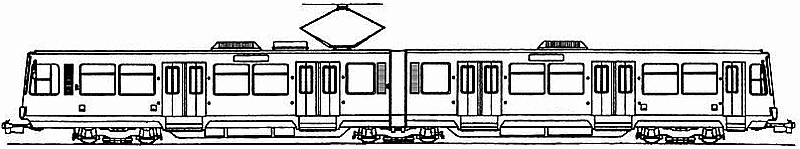

TYP-TYPEStadtbahn-"B" (B 100 S)
BAUART - TYPE OF VEHICLESechsachsiger Zweirichtung
Gelenktriebwagen
Six axle articulated two-directional tramcar
SPURWEITE - RAIL GAUGE(mm)1435
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
100
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
0,3
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
1,2
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
2,7
NENNSPANNUNG-VOLTAGE(DC/V)
750 (+20%, -30%)
RADSATZFOLGE-WHEEL SET
Bo' 2' Bo'
FAHRZEUGE ABMESSUNGEN (Länge-Breite-Höhe) -
VEHICLE DIMENSIONS (Lenght-Width-Height)(mm)
28000 - 2650 - 3365
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
1000
NF-ANTEIL - LOW FLOOR SURFACE
-
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
2100
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
76/112 (4/pers m2)
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
740/660
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)25
FAHRZEUGEMASSE - WEIGHT(Kg)
38500
ANZAHL UND ART DER FAHRMOTOREN -
TRACTION MOTORS
Zwei Längsliegende DC Reihenschlussmotoren
Two Longitudinally fitted DC-Series wound motors
DAUERLEISTUNG-POWER (kW)
2x235
NENNSPANNUNG-RATED VOLTAGE (V)
750
NENNSTROM-RATED CURRENT (A)
325
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
1450
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
3582
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
Elektronik/Electronic
BREMSSYSTEME-BRAKE SYSTEM
Elektro-bremsmagneten, zwei fur Drehgestelle
Electromagnetic, two for bogie
BORDNETZ-AUXILIARY POWER SUPPLY
-
BATTERIE-BATTERY
-
