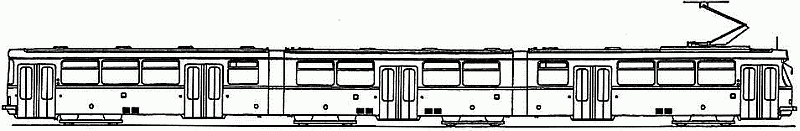

FREIBURGER VERKEHRS-AG

TECHNISCHE DATEN - TECHNICAL DATA

HERSTELLER - MANUFACTURERMAN-Duewag
TYP-TYPEGT8C
BAUART - TYPE OF VEHICLE
Achtachsiger Strassenbahn Einrichtung
Gelenktriebwagen
Eight Axle articulated unidirectional tramcar
SPURWEITE - RAIL GAUGE(mm)
1000
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
70
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
1.5
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
1.5
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
3.0
NENNSPANNUNG-VOLTAGE(DC/V)
750 (+20%,-30%)
RADSATZFOLGE-WHEEL SET
B' B' B' B'
FAHRZEUGE ABMESSUNGEN
(Länge-Breite-Höhe) -
VEHICLE DIMENSIONS
(Lenght-Width-Height)(mm)
33300 - 2325 - 3210
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
910
NF-ANTEIL - LOW FLOOR SURFACE
-
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1800
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
91/113 (4/Pers m2)
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
690/600
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
17
FAHRZEUGMASSE (leer) - WEIGHT(empty)(Kg)
38200
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Vier querliegende DC-Reihenschlussmotoren
Four longitudinally DC series-wound motors
DAUERLEISTUNG-POWER (kW)
4x150
NENNSPANNUNG-RATED VOLTAGE (V)
-
NENNSTROM-RATED CURRENT (A)
-
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
-
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
-
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
Gleichstrom - Chopper
BREMSSYSTEME-BRAKE SYSTEM
Elektro-hydraulische Scheibenbremse, Federspeicherbremse,
Electrohydraulic disc brakes, spring-applied
BORDNETZ-AUXILIARY POWER SUPPLY
Rotierend Pulswechselrichter
Rotary Inverter
BATTERIE-BATTERY
-
