VERKEHRSGESELLSCHAFT
FRANKFURT AM MAIN

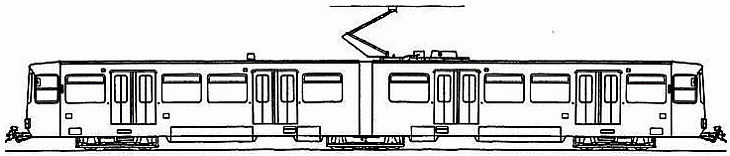

TECHNISCHE DATEN - TECHNICAL DATA

HERSTELLER - MANUFACTURER>Duewag/Wegmann
TYP-TYPE
U3
BAUART - TYPE OF VEHICLE
Sechsachsiger Stadtbahnwagen für Zweirichtungsverkehr
Six-axle bidirectional light rail vehicle
SPURWEITE - RAIL GAUGE(mm)
1435
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
80
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
-
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
-
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
-
NENNSPANNUNG-VOLTAGE(DC/V)
600
RADSATZFOLGE-WHEEL SET
B' 2' B'
FAHRZEUGE ABMESSUNGEN
(Länge-Breite-Höhe) -
VEHICLE DIMENSIONS
(Lenght-Width-Height)(mm)
24294 - 2650 - 3280
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (EINSTIEGSBEREICH-SOK)(mm)
970
NF-ANTEIL - LOW FLOOR SURFACE
-
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1900
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
64/109 (4 personen/m2)
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
720/640
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
25
FAHRZEUGEMASSE - WEIGHT(Kg)
36000
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Zwei Monomotor-Drehgestell
Two motor-driven
DAUERLEISTUNG-POWER (kW)
2x174
NENNSPANNUNG-RATED VOLTAGE (V)
600
NENNSTROM-RATED CURRENT (A)
-
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
-
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
-
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
-
BREMSSYSTEME-BRAKE SYSTEM
Federspeicher-Scheibenbremse, Magnetschienenbremse
Spring-applied - disc brake, electromagnetic track brake
BORDNETZ-AUXILIARY POWER SUPPLY
-
BATTERIE-BATTERY
-
