ERFURTER VERKEHRSBETRIEBE

TECHNISCHE DATEN - TECHNICAL DATA

HERSTELLER - MANUFACTURERCKD TATRA

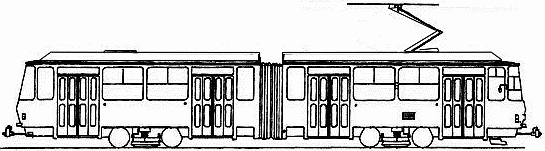

TYP-TYPEKT4D (M/N)
BAUART - TYPE OF VEHICLE
Vierachsiger Strassenbahn-Einrichtungs
Kurzgelenktriebwagen
Four Axle Articulated Uni-Directional Tramcar
SPURWEITE - RAIL GAUGE(mm)
1000
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
65
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
-
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
-
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
-
NENNSPANNUNG-VOLTAGE(DC/V)
-
RADSATZFOLGE-WHEEL SET
Bo'Bo'
FAHRZEUGE ABMESSUNGEN (Länge-Breite-Höhe)-
VEHICLE DIMENSIONS(Lenght-Width-Height)(mm)
18110-2200-3400
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
900
NF-ANTEIL - LOW FLOOR SURFACE
-
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1900
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
34(M)-33(N)/56(M)/59(N)
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
630/550
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
-
FAHRZEUGEMASSE - WEIGHT(Kg)
19750
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
4 lagsliegende DC-Halbspannungs-
Reihenschlussmotoren
4 Longitudinally DC-Series wound motors
TE 022 H
DAUERLEISTUNG-POWER (kW)
4 x 40 kW, Gleichstrommotor
NENNSPANNUNG-RATED VOLTAGE (V)
-
NENNSTROM-RATED CURRENT (A)
-
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
-
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
-
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
Accelerator/Thyristor-Steuerung
BREMSSYSTEME-BRAKE SYSTEM
Elektrodynamische Widerstandsbremse,
Feststellbremse und Schienenbremse
Electrodynamic rheostatic brake
Parking brake and Rail brake
BORDNETZ-AUXILIARY POWER SUPPLY
-
BATTERIE-BATTERY
-
