VERKEHRSGESELLSCHAFT
FRANKFURT AM MAIN

TECHNISCHE DATEN - TECHNICAL DATA

HERSTELLER - MANUFACTURERBOMBARDIER

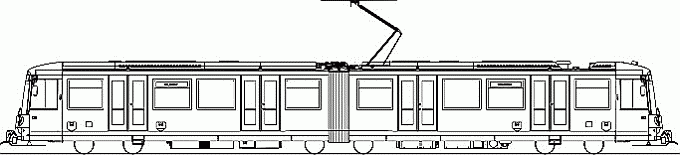

TYP-TYPE
U5
BAUART - TYPE OF VEHICLE
Sechsachsiger Zweirichtung
Gelenktriebwagen Vierfachtraction
Six axle articulated two-directional tramcar
SPURWEITE - RAIL GAUGE(mm)
1435
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
80
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
1,3
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
1,7
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
2.73
NENNSPANNUNG-VOLTAGE(DC/V)
600/750 (+20%, -30%)
RADSATZFOLGE-WHEEL SET
Bo' 2' Bo'
FAHRZEUGE ABMESSUNGEN
(Länge-Breite-Höhe) -
VEHICLE DIMENSIONS
(Lenght-Width-Height)(mm)
25840 - 2650 - 3636
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
870
NF-ANTEIL - LOW FLOOR SURFACE
-
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1900
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
48/136 + 2 (Klappsitz/tip-up seats)
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
720/640
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
25
FAHRZEUGEMASSE (leer)- WEIGHT(Kg)(empty)
37700
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Vier querliegende,
gepackseite Drehstrom-Asynchronmotoren
transverse, encapsulated
Four Three-Phase Asynchronous Motors
DAUERLEISTUNG-POWER (kW)
130
NENNSPANNUNG-RATED VOLTAGE (V)
600
NENNSTROM-RATED CURRENT (A)
-
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
-
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
-
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
Zwei IGBT Puls-Umrichter
Two IGBT inverters
BREMSSYSTEME-BRAKE SYSTEM
Elektrische Betriebsbremse, Mechanische Scheibenbremse
Magnetschienenbremse
Electric motor brake, Mechanic disc brake, magnetic track brake
BORDNETZ-AUXILIARY POWER SUPPLY
-
BATTERIE-BATTERY
-
