VERKEHRSBETRIEBE KARLSRUHE UND
ALBTAL -VERKEHRSGESELLSCHAFTR
TECHNISCHE DATEN - TECHNICAL DATA
HERSTELLER - MANUFACTURERDuewag

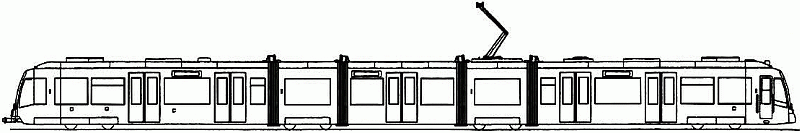

TYP-TYPEGT8-70 D/N
BAUART - TYPE OF VEHICLE
Achtachsiger Einrichtung Niederflur-Gelenktriebwagen
fur Einrichtungs-verkehr
Eight axle articulated unidirectional tramcar
SPURWEITE - RAIL GAUGE(mm)
1435
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
80
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
-
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
-
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
-
NENNSPANNUNG-VOLTAGE(DC/V)
750 (+20%,-30%)
RADSATZFOLGE-WHEEL SET
Bo'+2'+2'+Bo'
FAHRZEUGE ABMESSUNGEN (Länge-Breite-H&oumlhe) -
VEHICLE DIMENSIONS(Lenght-Width-Height)(mm)
39179 -2650 - 3480 (inkl. Dachcontainer/roof box)
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
407/610 (340)
NF-ANTEIL - LOW FLOOR SURFACE
-
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1800
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
124/121 (4Pers/m2)
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
600/520
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
-
FAHRZEUGMASSE (leer) - WEIGHT(empty)(Kg)
48200
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Vier querliegende,
wassergekühlten Drehstrom-Asynchronmotoren
Four transverse, water-cooled,
Three-Phase Asynchronous Motors
DAUERLEISTUNG-POWER (kW)
4x125
NENNSPANNUNG-RATED VOLTAGE (V)

NENNSTROM-RATED CURRENT (A)
-
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
-
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
-
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
IGBT-Pulsewechselrichter (pulse inverter directly)
BREMSSYSTEME-BRAKE SYSTEM
Elektro-hydraulische Scheibenbremsen, Federspeicherbremse
Magnetschienenbremse
Electrohydraulic disc brakes, spring-applied
Magnetic rail brake
BORDNETZ-AUXILIARY POWER SUPPLY
Statischer Umformer
Static converters
BATTERIE-BATTERY
-
