HALLESCHE VERKEHRS AG
TECHNISCHE DATEN - TECHNICAL DATA
HERSTELLER - MANUFACTURER/TD>CKD TATRA

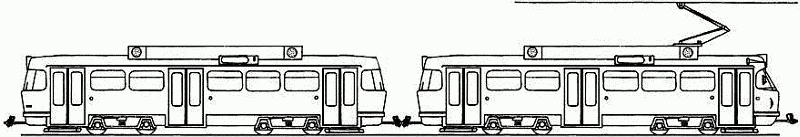

TYP-TYPET4D-C + B4D-C
BAUART - TYPE OF VEHICLE
Vierachsiger Strassenbahn-Einrichtungstrieb- und Beiwagen
Four Axle Uni-Directional Tramcar+Trailer
SPURWEITE - RAIL GAUGE(mm)
1000
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
65/55
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
-
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
-
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
-
NENNSPANNUNG-VOLTAGE(DC/V)
-
RADSATZFOLGE-WHEEL SET
Bo'Bo';2'2'
FAHRZEUGE ABMESSUNGEN(Länge-Breite-Höhe)
VEHICLE DIMENSIONS(Lenght-Width-Height)(mm)
15200 -2200-3063
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
-
NF-ANTEIL - LOW FLOOR SURFACE
-
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1900
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
26,28(Beiwagen-Trailer)/88,72(Beiwagen-Trailer)
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
-
FAHRZEUGEMASSE - WEIGHT(Kg)
17000
13500 (Beiwagen-Trailer)
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
-
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Vier längsliegende DC-Halbspannungs-
Reihenschlussmotoren
Four Longitudinally DC-Series wound motors
TE 022 B
DAUERLEISTUNG-POWER (kW)
4x52
NENNSPANNUNG-RATED VOLTAGE (V)
-
NENNSTROM-RATED CURRENT (A)
-
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
-
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
-
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
GTO-Thyristoren - Thyristores
BREMSSYSTEME-BRAKE SYSTEM
Elektrodynamische Widerstandsbremse, hydraulische Federspeicherbremse, Schienenbremse
Rheostatic brake, ehydraulic rail brake, track brake
Solenoide Beiwagen-Trailer
BORDNETZ-AUXILIARY POWER SUPPLY
-
