HALLESCHE VERKEHRS AG
TECHNISCHE DATEN - TECHNICAL DATA
HERSTELLER - MANUFACTURERBOMBARDIER
TYP-TYPE

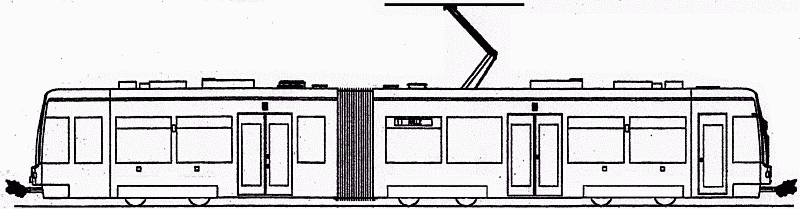

Flexity Classic MGTK
BAUART - TYPE OF VEHICLE
Sechsachsiger Zweirichtung Niederflur Gelenktriebwagen
Six axle Two-directional Low Floor articulated tramcar
SPURWEITE - RAIL GAUGE(mm)
1000
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
70
BESCHLEUNIGUNG(2/3 beladen)-
ACCELERATION(2/3 loaded)(ms-2)
1.15
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
1.3
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
2.73
NENNSPANNUNG-VOLTAGE(DC/V)
750 (+20%,-30%)
RADSATZFOLGE-WHEEL SET
Bo'+2'+Bo'
FAHRZEUGE ABMESSUNGEN (Länge-Breite-Höhe) -
VEHICLE DIMENSIONS (Lenght-Width-Height)(mm)
21070-2300-3490
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
360(290)
NF-ANTEIL - LOW FLOOR SURFACE
70
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1800
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
50+1 / 69
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
600/520
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
18
FAHRZEUGEMASSE - WEIGHT(Kg)
28300
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Vier Luftkühlung Drehstromasynchronmotoren
Four air cooled Three-Phase Asynchronous Motors
VEM DKCBZ 0210-4
DAUERLEISTUNG-POWER (kW)
4x85
NENNSPANNUNG-RATED VOLTAGE (V)
468
NENNSTROM-RATED CURRENT (A)
149
NENNFREQUENZ-RATED FREQUENCY(Hz)
60
NENNDREHZAHL-RATED SPEED(min-1)
1781
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
4863
MASSE-WEIGHT(Kg)
355
FAHRMOTOREN-STELLER - TRACTION CONTROL
-
BREMSSYSTEME-BRAKE SYSTEM
Elektro-hydraulische Scheibenbremsen,Federspeicherbremsen und Magnetschienenbremsen
Electro hydraulic disc brakes,spring-applied and electromagnetic rail brakes
BORDNETZ-AUXILIARY POWER SUPPLY
Statischer Bordnetzumrichter
Static converters
BATTERIE-BATTERY
-
