KÖLNER VERKEHRS-BETRIEBE AG
TECHNISCHE DATEN - TECHNICAL DATA
HERSTELLER - MANUFACTURERBombardier-Eurorail
TYP-TYPE

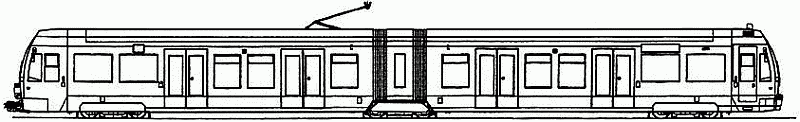

K4000
BAUART - TYPE OF VEHICLE
Sechsachsiger zweiteiliger 70%-Niederflur
Stadbahn Zweirichtungs Gelenktriebwagen
Six axle articulated 70% low-floor
two-directional tramcar
SPURWEITE - RAIL GAUGE(mm)
1435
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
80
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
1,3
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
1,4
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
3,0
NENNSPANNUNG-VOLTAGE(DC/V)
750 (+20%,-30%)
RADSATZFOLGE-WHEEL SET
Bo' +2'+ Bo'
FAHRZEUGE ABMESSUNGEN (Länge-Breite-Höhe)
VEHICLE DIMENSIONS (Lenght-Width-Height)(mm)
29400 - 2650 - 3360
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
400
NF-ANTEIL - LOW FLOOR SURFACE
72
DREHGESTELL-RADSATZABSTAND -
BOGIE WHEEL DISTANCE(mm)
1800
SITZPLÄTZE/STEHPLÄTZE -
SEATING/STANDING PLACES
70/116 (4 Pers/m2)
RADDURCHMESSER (neu/abgenutzt) -
WHEEL DIAMETER (new/worn)(mm)
630/550
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
25
FAHRZEUGEMASSE(leer) - WEIGHT(empty)(Kg)
35500
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Vier querliegende,
gepackseite Drehstrom-Asynchronmotoren
Four transverse, encapsulated,
Three-Phase Asynchronous Motors
4 LXA 1442
DAUERLEISTUNG-POWER (kW)
4x120
NENNSPANNUNG-RATED VOLTAGE (V)
640
NENNSTROM-RATED CURRENT (A)
140
NENNFREQUENZ-RATED FREQUENCY(Hz)
78
NENNDREHZAHL-RATED SPEED(min-1)
2314
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
5180
MASSE-WEIGHT(Kg)
330
FAHRMOTOREN-STELLER - TRACTION CONTROL
Zwei GTO Direkt Pulsumrichter
Two GTO direct pulse inverters
DPU 221
BREMSSYSTEME-BRAKE SYSTEM
Elektro-hydraulische Scheibenbremse, Federspeicherbremse
Electrohydraulic disc brakes, spring-applied
BORDNETZ-AUXILIARY POWER SUPPLY
Statischer Bordnetzumrichter
Static converter
BNU 402
BATTERIE-BATTERY
DC 24 V, 260 Ah
