RHEINISCHE
BAHNGESELLSCHAFT

TECHNISCHE DATEN - TECHNICAL DATA

HERSTELLER - MANUFACTURERDuewag
TYP-TYPE

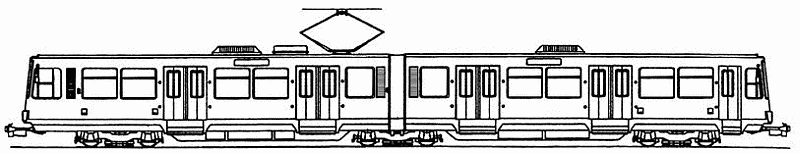

Stadtbahn-"B" (B 80 Alu und Stahl)
(Aluminium and Steel)
BAUART - TYPE OF VEHICLE
Sechsachsiger Zweirichtung
Gelenktriebwagen
Six axle articulated two-directional tramcar
SPURWEITE - RAIL GAUGE(mm)
1435
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
80
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
1,12
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
1,22
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
2,74
NENNSPANNUNG-VOLTAGE(DC/V)
600 (+20%, -30%)
RADSATZFOLGE-WHEEL SET
Bo' + 2' + Bo'
WAGENKASTEN ABMESSUNGEN (Länge-Breite-Höhe) -
CAR BODY DIMENSIONS(Lenght-Width-Height)(mm)
28000 - 2650 - 3365
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
1000
NF-ANTEIL - LOW FLOOR SURFACE
-
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
2100
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
70 (73 Stahl-Steel)/106 (4/pers m2)
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
740/660 (Triebdrehgestell - motor bogie)
710/660 (Laufdrehgestell - carrying bogie)(nur/only B80 Alu)
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
25
FAHRZEUGEMASSE - WEIGHT(Kg)
38560 (B80 Alu)
41500 (B80 Stahl)
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Zwei längsliegende DC Reihenschluss-motoren
Two Longitudinally fitted DC-Series wound motors
DAUERLEISTUNG-POWER (kW)
2x235
NENNSPANNUNG-RATED VOLTAGE (V)
-
NENNSTROM-RATED CURRENT (A)
-
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
-
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
-
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
Chopper steuerung und Wechselrichter
Chopper and static inveter
BREMSSYSTEME-BRAKE SYSTEM
Federspeicher-Scheibenbremse (allen Achsen), Elektromagnetische Schienenbremse, zwei fur Drehgestelle
Spring-applied - disc brake (all axles), track brake electromagnetic, two for bogie
BORDNETZ-AUXILIARY POWER SUPPLY
-
BATTERIE-BATTERY
-
