RHEINISCHE
BAHNGESELLSCHAFT

TECHNISCHE DATEN - TECHNICAL DATA

HERSTELLER - MANUFACTURERSiemens - Kiepe
TYP-TYPE
NF-8
BAUART - TYPE OF VEHICLE

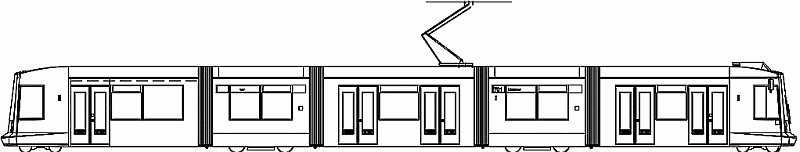

Fünfteiliger Niederflur-Gelenktrieb für den Einrichtungsbetrieb
Five module unidirectional low floor articulated tramcar
SPURWEITE - RAIL GAUGE(mm)
1435
HÖCHSTGESCHWINDIGKEIT-MAX. SPEED (Km/h)
65
BESCHLEUNIGUNG(beladen)-
ACCELERATION(fully loaded)(ms-2)
-
BREMSVERZÖGERUNG(beladen)-
DECELERATION(fully loaded)(ms-2)
-
GEFAHRENBREMSUNG(beladen)-
EMERGENCY BRAKING(fully loaded)(ms-2)
-
NENNSPANNUNG-VOLTAGE(DC/V)
600 (+20%, -30%)
RADSATZFOLGE-WHEEL SET
2' Bo' Bo' 2'
FAHRZEUGE ABMESSUNGEN (Länge-Breite-Höhe)
VEHICLE DIMENSIONS (Lenght-Width-Height)(mm)
29690 - 2400 - 3200
FUSSBODENHÖHE (EINSTIEGSBEREICH-SOK)-
HEIGH OF ENTRANCE (FIRST DOOR-OVER RAIL SURFACE)(mm)
300 -330 (300)
NF-ANTEIL - LOW FLOOR SURFACE
100
DREHGESTELL-RADSATZABSTAND - BOGIE WHEEL DISTANCE(mm)
1800
1100 (Kleinraddrehgestell-Small bogie
SITZPLÄTZE/STEHPLÄTZE - SEATING/STANDING PLACES
56+7 Klappsitze/folding seat - 112
RADDURCHMESSER (neu/abgenutzt) - WHEEL DIAMETER (new/worn)(mm)
600/520
430/380 (Kleinraddrehgestell-Small bogie)
MIN. KURVENRADIUS - MIN. CURVE RADIUS(m)
-
FAHRZEUGEMASSE(leer) - WEIGHT(load)(Kg)
33420
ANZAHL UND ART DER FAHRMOTOREN - TRACTION MOTORS
Vier Radblock Asynchron-Fahrmotoren
Four Asynchronus Motors
DAUERLEISTUNG-POWER (kW)
100
NENNSPANNUNG-RATED VOLTAGE (V)
380
NENNSTROM-RATED CURRENT (A)
221
NENNFREQUENZ-RATED FREQUENCY(Hz)
-
NENNDREHZAHL-RATED SPEED(min-1)
1580
MAX.DREHZAHL-MAXIMUM SPEED(min-1)
-
MASSE-WEIGHT(Kg)
-
FAHRMOTOREN-STELLER - TRACTION CONTROL
Zwei IGBT Pulswechselrichter
Two pulse inverter directly
BREMSSYSTEME-BRAKE SYSTEM
Generatorische bremse, Federspeicherbremse,Magnetschienenbremsen
Generator brake, spring-applied, Magnetic rail brakes
BORDNETZ-AUXILIARY POWER SUPPLY
Statischer Bordnetzumrichter
Static converters
BATTERIE-BATTERY
DC 24 V, -
